3D-сканирование зубов: цифровые слепки CEREC Primescan и Medit i700w

3D-сканирование зубов позволяет получить цифровую модель зубных рядов без традиционного снятия слепков силиконовыми или другими оттискными материалами.

Врач проводит компактной камерой внутриротового сканера вдоль поверхности зубов, а программное обеспечение последовательно объединяет полученные данные и формирует на экране трёхмерную цифровую модель зубов и мягких тканей.

Цифровой слепок можно использовать для изготовления коронок, виниров, накладок, мостовидных протезов, ортодонтических конструкций, планирования имплантации и других видов стоматологического лечения.

В клинике Dентал Мир в Москве для цифрового сканирования используются два современных внутриротовых сканера:

CEREC Primescan и Medit i700w.

Наличие двух цифровых систем позволяет врачу выбирать рабочий процесс в зависимости от конкретной клинической задачи и передавать полученные 3D-данные в цифровой протокол дальнейшего лечения.

Консультация с составлением подробного плана лечения

Заполните форму и воспользуйтесь действующими акциями клиники.

Акция интересна?

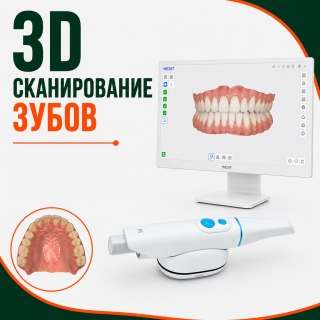

3D сканирование зубов

Что такое внутриротовое 3D-сканирование зубов

Внутриротовое сканирование — это метод получения цифрового изображения зубов и окружающих тканей непосредственно в полости рта.

Вместо заполненной оттискным материалом ложки врач использует оптический внутриротовой сканер.

Во время процедуры последовательно сканируются:

  • жевательные поверхности зубов;

  • наружные поверхности;

  • внутренние поверхности;

  • зубы верхней челюсти;

  • зубы нижней челюсти;

  • необходимые участки десны;

  • соотношение зубных рядов при смыкании.

Полученные изображения программное обеспечение объединяет в единую виртуальную модель.

Врач практически сразу может рассматривать зубные ряды на мониторе, увеличивать отдельные участки и при необходимости повторно сканировать конкретную область.

Таким образом формируется цифровой слепок зубов, который становится частью цифровой истории лечения пациента.

3D печать зубных моделейЧем цифровой слепок отличается от обычного

При традиционном способе в полость рта вводится оттискная ложка с материалом, который должен точно воспроизвести форму зубов и окружающих тканей.

После затвердевания оттиск извлекают и используют для дальнейшего изготовления модели или оцифровки.

При внутриротовом сканировании физический оттиск во многих клинических ситуациях вообще не требуется.

Сканер получает информацию непосредственно с поверхности зубов, а результат сразу существует в цифровом виде.

Это принципиально меняет дальнейший рабочий процесс:

зубы пациента → внутриротовое сканирование → 3D-модель → цифровое планирование → CAD-дизайн → изготовление конструкции.

При необходимости цифровые данные можно хранить, анализировать, передавать в зуботехническую лабораторию и сравнивать с последующими сканированиями.

Преимущества 3D-сканирования зубов

Одно из наиболее заметных преимуществ для пациента — комфорт процедуры.

Не требуется долго удерживать во рту ложку с большим количеством оттискного материала. Это особенно удобно пациентам с выраженным рвотным рефлексом или неприятным опытом традиционного снятия слепков.

Цифровое сканирование также даёт врачу возможность сразу оценить полученные данные.

Если определённый участок отображён недостаточно хорошо, не обязательно полностью повторять процедуру — во многих ситуациях достаточно дополнительно отсканировать только необходимую область.

К преимуществам цифрового протокола относятся:

  • отсутствие традиционных слепков во многих клинических ситуациях;

  • высокая детализация цифровой модели;

  • комфорт для пациента;

  • возможность немедленно проверить результат сканирования;

  • повторное сканирование отдельного участка при необходимости;

  • отсутствие физических гипсовых моделей на некоторых этапах работы;

  • быстрое получение цифровых данных;

  • передача 3D-модели без транспортировки физического оттиска;

  • возможность цифрового планирования;

  • интеграция с CAD/CAM-системами;

  • хранение и последующее сравнение цифровых моделей.

При этом цифровой метод не следует считать абсолютно превосходящим традиционные оттиски при любых условиях.

Точность зависит от клинической ситуации, протяжённости сканируемого участка, видимости тканей, наличия слюны и крови, техники сканирования и других факторов.

Насколько точно 3D-сканирование зубов

Современные внутриротовые сканеры позволяют получать цифровые модели с точностью, достаточной для большого количества ортопедических, ортодонтических и других стоматологических задач.

Особенно хорошо цифровой протокол зарекомендовал себя при сканировании отдельных зубов и ограниченных участков зубного ряда.

Однако понятие «точность сканера» нельзя сводить к одной цифре.

На результат влияют:

  • модель сканера;

  • стратегия сканирования;

  • протяжённость зубного ряда;

  • количество отсутствующих зубов;

  • наличие хорошо различимых анатомических ориентиров;

  • состояние мягких тканей;

  • слюна и кровь;

  • расположение границы препарирования;

  • опыт оператора;

  • особенности программного обеспечения.

Поэтому решение о выборе цифрового или традиционного способа регистрации принимается врачом с учётом конкретной клинической задачи.

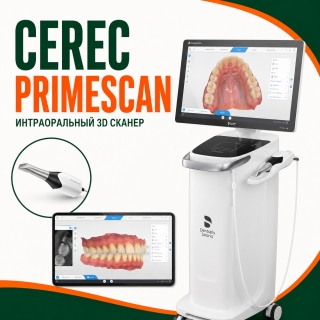

CEREC PrimeScanCEREC Primescan

CEREC Primescan — внутриротовой сканер цифровой системы CEREC.

Для Dентал Мир его значение особенно велико в ортопедическом цифровом протоколе.

После препарирования зуба врач может получить его цифровую модель и использовать данные для проектирования будущей реставрации.

Это позволяет выстроить последовательность:

препарирование зуба → Primescan → цифровая модель → CAD-проектирование → изготовление реставрации → фиксация.

Таким способом могут создаваться различные виды керамических реставраций в зависимости от клинических показаний и выбранного материала.

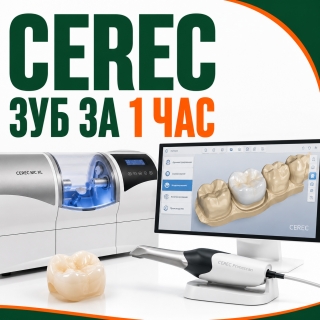

Зуб за 1 час - технология CEREC. Фрезерный станок CEREC MC XL CEREC Primescan и изготовление коронки

Одно из наиболее понятных пациенту применений цифрового сканирования — изготовление керамической коронки.

После подготовки зуба врач сканирует препарированный зуб, соседние зубы, антагонисты и регистрирует необходимое соотношение зубных рядов.

На основании этих данных создаётся виртуальная модель.

Далее будущую коронку можно проектировать в CAD-системе с учётом:

  • формы препарированного зуба;

  • границы реставрации;

  • соседних зубов;

  • антагонистов;

  • межзубных контактов;

  • окклюзионных контактов;

  • анатомической формы будущей реставрации.

Цифровой файл используется для дальнейшего изготовления конструкции.

Такой подход исключает несколько промежуточных аналоговых этапов и позволяет врачу контролировать цифровой процесс от сканирования до готовой реставрации.

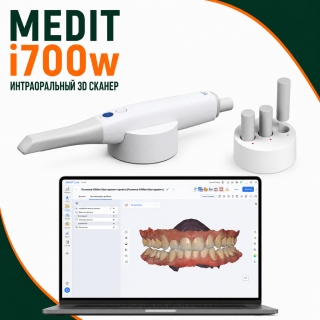

Medit i700wMedit i700w

Второй внутриротовой сканер, используемый в Dентал Мир, — Medit i700w.

Буква w обозначает беспроводную версию системы.

Отсутствие кабеля между сканером и рабочей станцией облегчает перемещение устройства вокруг стоматологического кресла и даёт врачу больше свободы при сканировании.

Medit i700w выполняет полноцветное внутриротовое сканирование и создаёт цифровые модели зубных рядов.

Система может применяться в различных цифровых рабочих процессах:

  • ортопедической стоматологии;

  • имплантологии;

  • ортодонтии;

  • диагностике;

  • планировании лечения;

  • изготовлении цифровых моделей;

  • взаимодействии с зуботехнической лабораторией.

Сканер позволяет получать цифровые данные, которые затем могут использоваться в совместимых CAD/CAM- и лабораторных процессах.

Зачем в клинике два внутриротовых сканера

CEREC Primescan и Medit i700w не обязательно рассматривать как конкурирующие устройства.

В современной цифровой клинике они могут выполнять разные роли.

CEREC Primescan особенно органично интегрируется в CEREC-протокол и chairside-изготовление ортопедических реставраций.

Medit i700w удобен как универсальный беспроводной внутриротовой сканер и позволяет использовать полученные данные в различных цифровых рабочих процессах.

Поэтому выбор сканера определяется не принципом «какой аппарат лучше», а задачей конкретного пациента и дальнейшим маршрутом цифровых данных.

Что врач видит после сканирования

После завершения процедуры на мониторе появляется объёмная цифровая модель зубных рядов.

Её можно:

  • вращать;

  • увеличивать;

  • рассматривать с разных сторон;

  • анализировать отдельные зубы;

  • оценивать отсканированные поверхности;

  • использовать для дальнейшего цифрового планирования.

Для пациента это тоже полезно.

Вместо объяснения исключительно «на словах» врач может показать зубные ряды непосредственно на экране и обсудить некоторые особенности клинической ситуации на увеличенной 3D-модели.

Что можно сделать по цифровому скану зубов

Область применения внутриротовых сканеров значительно шире изготовления одной коронки.

В зависимости от клинической ситуации цифровое сканирование может использоваться при планировании и изготовлении:

Коронок

Сканируется препарированный зуб, соседние зубы и антагонисты. Полученные данные используются при цифровом проектировании реставрации.

Виниров

Цифровые модели позволяют планировать форму будущих реставраций и передавать необходимые данные в CAD/CAM-процесс.

Керамических вкладок и накладок

При частичном разрушении зуба цифровой слепок может использоваться для проектирования керамической реставрации.

Мостовидных протезов

В подходящих клинических ситуациях цифровое сканирование применяется для получения данных при изготовлении мостовидных конструкций.

Протезирования на имплантатах

При определённых видах протезирования положение имплантата может передаваться в цифровую модель с помощью специального скан-маркера (scan body).

Полученные данные используются для дальнейшего проектирования абатмента, коронки или другой ортопедической конструкции.

Для протяжённых имплантационных конструкций требования к точности регистрации особенно высоки, поэтому способ получения данных врач выбирает индивидуально.

Ортодонтического лечения

Цифровые модели могут использоваться для анализа положения зубов и планирования ортодонтического лечения.

Диагностики и наблюдения

Цифровая модель может сохраняться как состояние зубных рядов на определённую дату.

При повторном сканировании появляется возможность сопоставлять данные разных периодов и оценивать произошедшие изменения.

Консультация хирурга и ортопеда-стоматолога по имплантации

Запишитесь прямо сейчас и получите подробную и визуализированную консультацию имплантолога

Акция интересна?

3D сканирование зубов для планирования имплантации изготовления навигационного шаблона3D-сканирование перед имплантацией

Внутриротовое сканирование также является частью цифровой имплантологии.

Здесь важно различать внутриротовое 3D-сканирование и компьютерную томографию.

Внутриротовой сканер регистрирует преимущественно видимую поверхность:

зубы + десна + положение зубных рядов.

КЛКТ позволяет оценивать другие анатомические структуры, прежде всего костную ткань и пространственное положение важных анатомических образований.

Поэтому эти исследования не заменяют, а могут дополнять друг друга.

При цифровом планировании данные внутриротового сканирования могут сопоставляться с трёхмерными рентгенологическими данными для создания виртуальной модели клинической ситуации.

Можно ли сканировать имплантаты

Сам имплантат находится в кости и непосредственно внутриротовым сканером не регистрируется.

Для передачи его положения в цифровую модель используется специальный компонент — scan body.

Он фиксируется на имплантате или соответствующем ортопедическом компоненте, после чего сканируется вместе с окружающими тканями.

Программное обеспечение распознаёт геометрию scan body и позволяет определить цифровое положение имплантата для дальнейшего проектирования ортопедической конструкции.

Точность такого протокола зависит от количества и расположения имплантатов, конструкции scan body, протяжённости сканирования, используемого оборудования и других факторов.

3D сканирование при беззубой челюстиЦифровое сканирование при полном протезировании на имплантатах

При протезировании одного имплантата или небольшого участка цифровое сканирование широко применяется в клинической практике.

При полном протезировании на нескольких имплантатах задача становится значительно сложнее.

Чем больше расстояние между объектами сканирования и меньше стабильных анатомических ориентиров, тем большее значение приобретают накопление погрешности и особенности алгоритма объединения отдельных кадров.

Поэтому при конструкциях полного зубного ряда врач может использовать дополнительные способы повышения точности или альтернативные методы регистрации положения имплантатов.

Сам факт наличия современного внутриротового сканера не означает, что один и тот же протокол оптимален для любой клинической ситуации.

Нужно ли использовать слепочную массу после 3D-сканирования

Во многих распространённых ситуациях — нет.

Если цифровой скан содержит все необходимые врачу и зубному технику данные и соответствует требованиям конкретной конструкции, традиционный оттиск может не потребоваться.

Однако существуют клинические ситуации, в которых традиционные или комбинированные методы регистрации остаются обоснованными.

Поэтому правильный принцип цифровой стоматологии — не «полностью отказаться от обычных слепков», а использовать наиболее подходящий метод для конкретной задачи.

Безопасно ли внутриротовое сканирование

Внутриротовой сканер является оптической системой.

Для получения цифрового слепка не используется рентгеновское излучение.

Поэтому внутриротовое 3D-сканирование принципиально отличается от КЛКТ и других рентгенологических исследований.

Сканирование может повторяться при необходимости без лучевой нагрузки, связанной с самой процедурой оптического сканирования.

Сколько времени занимает сканирование зубов

Продолжительность процедуры зависит от объёма сканирования и клинической ситуации.

Сканирование отдельного участка обычно занимает меньше времени, чем регистрация обеих зубных дуг и прикуса.

На продолжительность также влияют:

  • количество зубов;

  • наличие ортопедических конструкций;

  • расположение границ препарирования;

  • количество имплантатов;

  • состояние мягких тканей;

  • наличие слюны;

  • необходимость дополнительного сканирования отдельных участков.

Главная задача врача — не выполнить процедуру максимально быстро, а получить полные и клинически пригодные цифровые данные.

Что чувствует пациент во время процедуры

Врач последовательно перемещает наконечник сканера вдоль зубного ряда.

Болевых ощущений непосредственно из-за оптического сканирования обычно нет.

Не требуется ждать затвердевания слепочной массы и затем извлекать изо рта массивный оттиск.

Поэтому многие пациенты воспринимают цифровой слепок комфортнее традиционного.

Особенно заметно преимущество у людей с выраженным рвотным рефлексом.

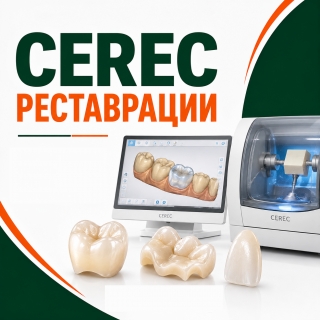

CEREC реставрации3D-сканирование и цифровая стоматология

Само по себе получение красивой трёхмерной модели ещё не является конечной целью цифровой стоматологии.

Основное преимущество появляется тогда, когда данные сканирования становятся частью единой цифровой цепочки:

сканирование → диагностика → планирование → CAD → изготовление → контроль результата.

Цифровая модель может объединяться с другими диагностическими данными и использоваться разными специалистами на различных этапах лечения.

Именно поэтому внутриротовой сканер сегодня является не просто заменой слепочной ложки, а одним из основных источников данных для цифрового стоматологического протокола.







Комплексное планирование

3D-сканирование зубов в Dентал Мир

В клинике Dентал Мир в Москве используются внутриротовые сканеры CEREC Primescan и Medit i700w.

Цифровое сканирование применяется в ортопедической стоматологии, имплантологии, ортодонтии и других направлениях, где требуется получение цифровой модели зубных рядов.

В зависимости от клинической задачи цифровой скан может использоваться для:

  • диагностики и планирования лечения;

  • изготовления коронок;

  • изготовления виниров;

  • керамических вкладок и накладок;

  • мостовидных протезов;

  • протезирования на имплантатах;

  • ортодонтического планирования;

  • цифрового моделирования;

  • передачи данных в зуботехническую лабораторию;

  • контроля изменений зубных рядов.

Использование двух различных систем позволяет выбирать цифровой рабочий процесс с учётом конкретной задачи.

CEREC Primescan интегрируется в CEREC-протокол изготовления реставраций, а Medit i700w используется как универсальная беспроводная система получения цифровых моделей.

Главное преимущество такого подхода заключается не просто в отказе от традиционного слепка.

Цифровое сканирование создаёт данные, которые могут сопровождать пациента на последующих этапах лечения — от диагностики и планирования до изготовления и контроля готовой конструкции.

Запись на консультацию к гнатологу, нейромышечному стоматологу

Заполните форму записи на приём к функциональному стоматологу и получите квалифицированную консультацию по дисфункциям жевательного органа.

Акция интересна?

Частые вопросы о 3D-сканировании зубов

Что такое цифровой слепок зубов?

Это трёхмерная цифровая модель зубов и окружающих видимых тканей, полученная непосредственно в полости рта с помощью внутриротового оптического сканера.

Нужно ли делать обычные слепки после 3D-сканирования?

Во многих клинических ситуациях нет. Если цифровая модель содержит все необходимые данные, она может заменить традиционный оттиск. В отдельных сложных случаях врач может выбрать традиционный или комбинированный метод.

Какой сканер лучше — CEREC Primescan или Medit i700w?

Универсального ответа нет. Выбор зависит от клинической задачи и последующего цифрового рабочего процесса. Primescan особенно удобен в экосистеме CEREC, а Medit i700w предоставляет гибкий беспроводной цифровой workflow.

Больно ли сканировать зубы?

Само оптическое сканирование обычно безболезненно. Наконечник сканера последовательно перемещается вдоль зубов без необходимости заполнения полости рта слепочной массой.

Есть ли излучение при 3D-сканировании?

Внутриротовое сканирование не является рентгенологическим исследованием. Для создания цифровой поверхности зубов используется оптическая технология.

Можно ли сделать коронку по цифровому слепку?

Да. Цифровой скан препарированного зуба, соседних зубов и антагонистов может использоваться для CAD-проектирования и последующего изготовления коронки.

Можно ли сканировать зубы для имплантации?

Да. Внутриротовое сканирование может использоваться как часть цифрового планирования имплантации. При этом оно не заменяет КЛКТ: исследования дают разные виды информации и при необходимости используются совместно.

Можно ли сканировать имплантаты?

Положение имплантата передаётся в цифровую модель с помощью специального scan body. При протяжённых конструкциях и полном протезировании врач отдельно выбирает метод регистрации, обеспечивающий необходимую точность.

Отзывы

Автозаводская
10 мин. пешком

Кожуховская
10 мин. пешком

Коломенская
5 мин на маршрутке

Ежедневно с 10:00 до 21:00

Москва,
ул. 6-я Кожуховская д.3к1

Продолжая пользование данным сайтом, я выражаю свое согласие ООО "Медимпорт" (ул. 6-я Кожуховская, дом 3, корп. 1, Москва, Россия 115193) на обработку моих персональных данных с использованием интернет-сервисов Яндекс Метрика и/или Google Analytics. С Политикой ООО "Медимпорт" в отношении обработки персональных данных ознакомлен(-а).
